Victron能源经销商的博客 新生的 总部位于捷克共和国。
这个离网系统的设计是 高可靠性和创新功能 记住-使用维肯创能源产品协助实现这些目标。
该系统最初于2016年2月n12日投入使用,已在业务上证明是可行的。
独特的设计
捷克的新公司新公司和阿索尔公司在一个永久性的、与世隔绝的新建筑中,为一个家庭住宅实现了一个独特的离网系统。建筑不仅是一个经典的家庭住宅,也是一个小型家庭农场的背景。建立这一系统的主要原因是缺乏配电网及其最终建设成本高昂。投资者的要求很直截了当:实现复杂的系统,操作可靠性高,对操作要求低,所有家庭成员易于使用。该系统具有运行可靠性高、运行需求小、使用方便等特点.它是一种所谓的直流耦合器,与维康MPPT太阳能控制器和混合四元和多元转换器和铅酸电池。该系统为230V交流单相。太阳能主要为电器供电;第二个优先事项是给电池充电,第三个优先事项是热水。
PV离网系统的主直流电路。
关键:
| 波列PV1 | PV1段 |
| 监测 | 监测 |
| 米涅尼克/纳比耶奇 | 转换器/充电器 |
| 电视台 | 热水加热 |
| 佩莱茨基 | 小锅炉 |
| 奥赫列夫商务部 | 直流加热 |
| 交流中心 | 空调加热 |
| 上/下 | 根据公司的业务安排 |
| 巴捷利沃伊监测组织 | 电池监视器 |
| 马纳齐尔族 | 业务经理 |
PV段和MPPT充电器
光电池阵列由36块多晶板组成,总产量为9.9kWP。它使用两个维肯通蓝槽太阳能充电器150V/85A。他们的数据链接优化了公共操作,但也可以独立工作。有一种可能性,他们的直接连接面板的简单功能性失活(DC-手动绕行),电池与太阳能应急电池充电没有MPPT控制器的非标准情况。
岛上系统的光电阵列由36个模块组成,名义总输出为9.9千瓦。
两个独立转换器的概念
可靠性由一对相互独立的转换器来保证。主要是转换器/充电器四乘48V直流/VA10000/140-100/100A。它的补充是一个转换器/充电器多重加48V直流/5000伏安/70-100A。这是主要的转换器,在需要的时候,并允许在低耗电期间减少运行的能源。两个转换器都可以输出联合,共同功率输出为13.5千瓦在非凡的消费。不仅仅是这样!可将联合性能加到5千瓦的主发电机功率(电源辅助功能)上。因此,长期消费量最高可达18.5千瓦。"选择转换器"选项选择开关可以手动选择转换器(降低操作功率、故障),为它们的相互亲和力(增加使用量),或者关闭而不需要复杂的参数化。
"选择转换器"开关的单线图;由主转换器提供动力的建筑物。
关键:
| P日伊沃德欧共体 | 欧共体供应 |
| 赫拉夫尼 | 主要的 |
| 第五款的 | 销售处 |
| 扎洛日尼 | 后备的 |
两台发电机----每个情况下的备用电力安全(两个独立来源的概念)
额外电力的主要来源是单相发电机,输出功率为5千瓦,自动启动由电池放电率(缺乏太阳能,电池保护充电)控制。如有必要,无论系统的状态如何,都有可能通过开关方便地手动启动。除紧急情况外,交易所只能在白天运作,以消除夜间高峰。该系统配有一个备用发电机,在主发电机发生故障时,其输出为2千瓦。它是手动启动的。选择补充能源源使用"源选择"开关,允许您选择"关闭"选项--从两个发电机断开的房屋布线;备选方案"主发电机的电源"和"备用发电机电源"用于在转换器需要禁用时从发电机直接供电;备选方案"主发电机+转换器电源"和"备用发电机+转换器电源"是将转换器和选定发电机的共同功能结合起来的标准选项。
主发电机KiporGg6000中国制造商包括自动启动(交换台)和连接备用发电机Kipor中国制造商ID2600(黑色电缆)的可能性。
"源选择"开关的单线图。
关键:
| 沃尔巴·兹德罗耶 | 电力供应选择 |
| 沃尔巴·米耶尼克 | 转换器选择 |
| EC1 – ZÁLOŽNÍ | EC1 – BACKUP |
| 马纳齐尔族 | 业务经理 |
| 波兹策·菲里纳切 | SA1选择器开关位置 |
| 0-纳帕杰尼·多穆·维努托 | 0-停电 |
| 1 – ZÁLOŽNÍ CENTRÁLA EC1 (ZDROJ1) | 1 – BACKUP EXCHANGE EC1 (SOURCE1) |
| 2-萨洛日尼-中卡1+米涅尼克 | 2-备份交换机EC1+转换器 |
| 3-赫拉夫尼中央经济委员会2(ZDERJ2) | 3-主要交易所2(来源2) |
| 4-赫拉夫尼-中央经济委员会2+米涅尼克 | 4-主交换机EC2+转换器 |
| 波兹策·菲里纳切 | SA2选择器开关位置 |
| 0-奥巴·米涅切·奥德波耶尼 | 0-两个转换器都与房屋线路无关 |
| 1-德姆·纳帕延·米涅切姆入侵2(4,5千瓦)-扎洛日尼·米涅奇 | 1-转换器输入2(4.5千瓦)-备用转换器 |
| 2-德拉姆·纳帕延·姆涅切姆(9KW)-赫拉夫尼·姆涅尼克 | 2-用转换器供电的住宅(9千瓦)-主转换器 |
| 3-德姆·纳帕延·奥布涅马·姆涅尼奇入侵2(9千瓦+4,5千瓦)----波西尼·韦科努 | 3-由两个转换器输入和输入2提供动力的房子(4.5千瓦)-电源支持 |
能量储存
能量存储为OZS的铅电池提供1520AH/48V容量,共73千瓦时的可储存能源。铅技术需要定期的保护充电,以防止电池退化。当电池没有足够的太阳能充电一段时间时,系统控制器自动开始从发电机强制充电。

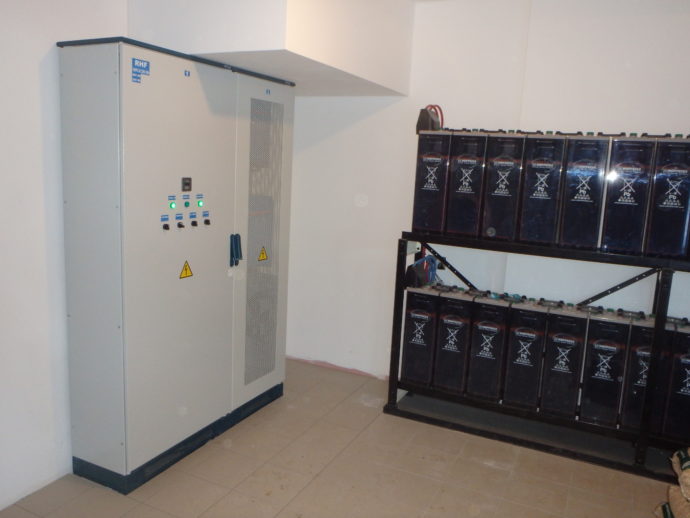

能源储存在总容量为73千瓦小时的铅牵引电池中。
发电机功能-最大限度地使用发电机
该系统具有最大限度地实现主发电机运行的开发性特点。不管能源利用程度如何,发电机的运行成本高昂.主要是发电机给电池充电.在最后充电阶段,电池的吸收能力是有限的,在那一刻产生的剩余能量被转用于水加热。该函数可通过开关选择。
直流和交流水暖
在为交流电器和电池充电后,剩余的太阳能被用来加热热水。使用了一种独特的直流60VDC解决方案--将加热器直接连接到主直流电池总线。开关直流加热受由bmv700计算的电池电荷的电流状态所支配.如果电池充电率大于95%,直流水加热就会启动。如果电池充电率下降到94%,加热器就会关闭。如果目前的能源生产量高于交流电器和加热器的一般消费量,则电池充满电。如果生产量低于消费量,包括水加热,则电池短暂放电至94%,然后关闭直流水加热。该系统配备了一个选择开关,可永久关闭直流水加热,或相反地激活加热,即使牺牲了电池的深度放电。
调节到恒定的sc值。热服务水的样品按常量电感值调节。
直流电流水暖的优点是,四极变换器/充电器的零磨损和维持其他交流家用电器的功率。从直流到交流电的能量转换不会造成能量损失.直流水加热使用MPPT太阳能充电器,最大化太阳能增益。计划中的风力发电厂系统的扩展将使多余的风能也能够转换为水暖。
该系统还配备有一个单独的加热元件的补充交流热水。在缺乏太阳能的情况下,可以手动使用一个开关,以0.5千瓦或4千瓦的功率启动交流热水,用于加热水量的一部分。能量从直流源(PV阵列、电池)或主发电机中通过转换器泵出。
紧凑型设计
内部技术安装在一个紧凑的电器总机上。柜外有上述所有控制设备+报警灯的系统运行快速选择和控制功能状态。
可靠性的先决条件还包括明确的操作状态可视化和操作方便("选择源"和"选择转换器"开关)。

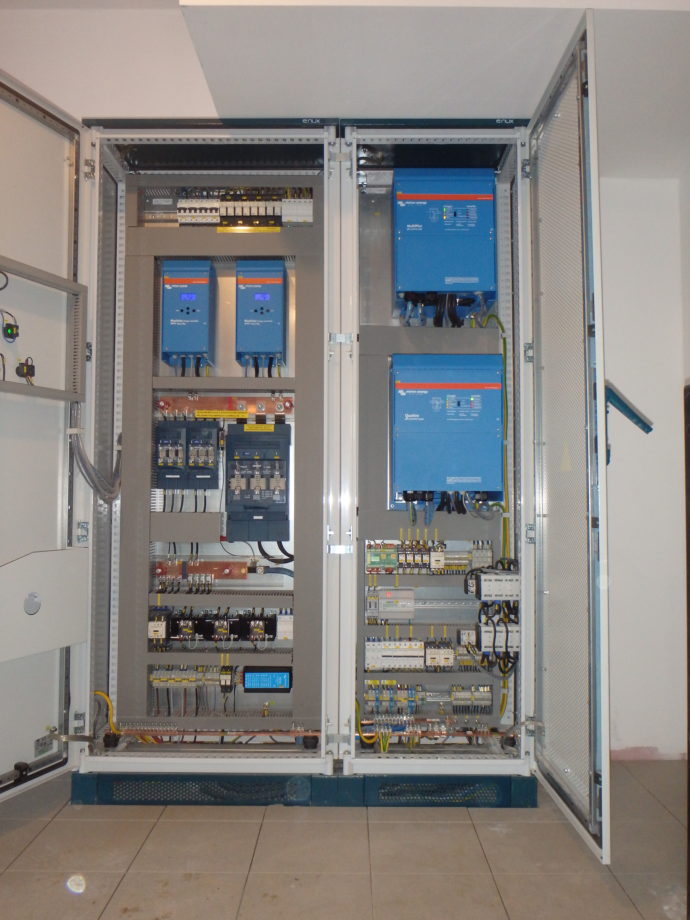

内部技术安装在一个紧凑的电器总机上。

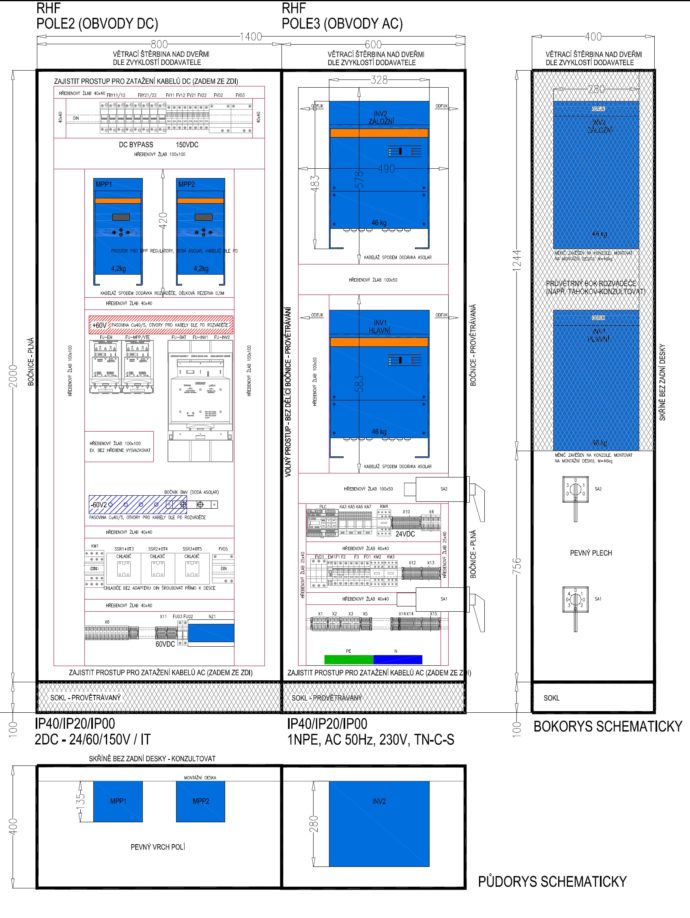

详细的项目准备-系统可靠性的先决条件和未来可恢复性。
